每日一练328:Revit中CAD图纸节点无法拾取的问题

发表时间:2021-03-11 09:37

       在Revit建模的过程中经常会链接CAD图纸然后拾取CAD图纸的线条或是交叉点来建模,但是经常会发现有的交点或线条拾取不到,那该怎么解决呢?下面进行简单讲解。

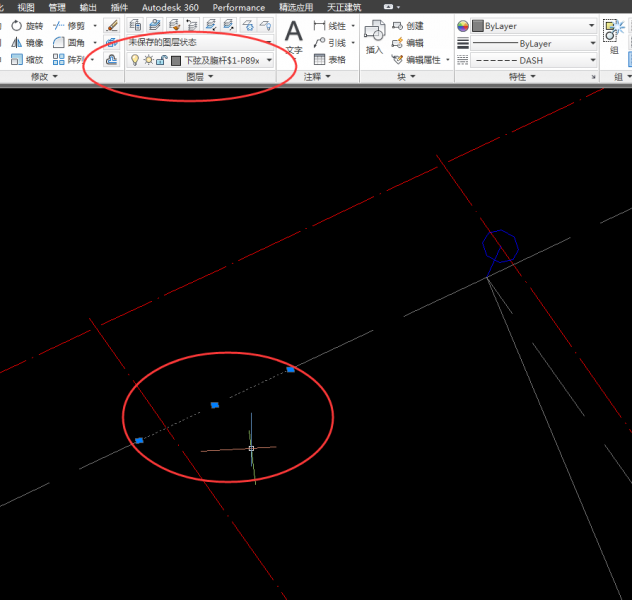

       1、用天正或者AutoCAD打开要编辑的图纸。点击在CAD中无法拾取的节点连接的两条线一般会发现两条线的图层是一样的,如图所示。

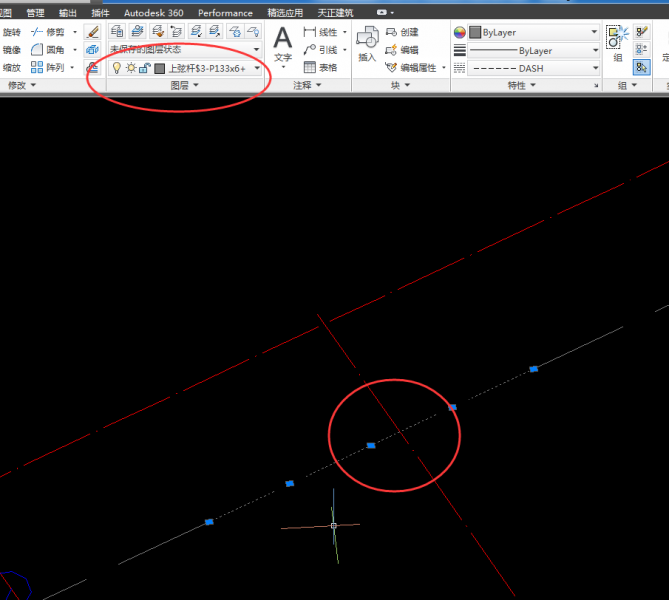

       2、将其中一条线的图层换另一个图层,如图所示。

       保存之后再重新链接到Revit中,这样就可以拾取到这个节点了,如果是线,也可以用同样的方法,将不能拾取的线的图层换成拾取图层的线 。

       意义:在Revit软件中利用CAD建模过程中,经常会出现不能拾取的问题,通过学习上述文章,可以了解到解决类似问题的方法,方便建模。
