每日一练334:Revit中弧形坡道如何贴面

发表时间:2021-04-25 15:31


       在实际项目建模中,很多时候需要创建异性构造模型,例如弧形坡道贴面。下面来进行简单讲解如何给弧形坡道添加贴面。

       1、打开Revit,随意绘制一个高度为2米的弧形坡道,如图所示。

       将坡道的类型改为实体,如图所示。

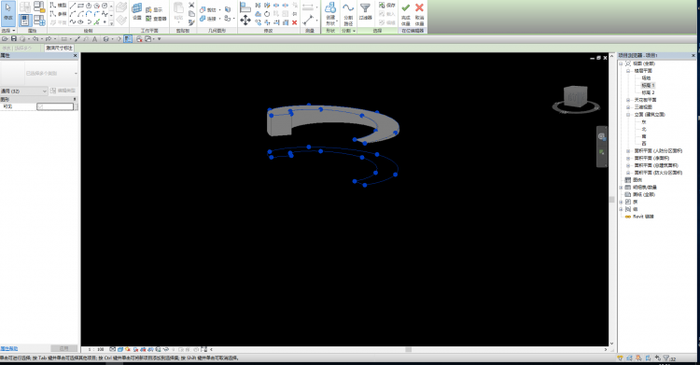

       2、选择内建体量命令,用样条曲线命令沿着坡道顶部的轮廓绘制一圈,如图所示。

       注意:选择样条曲线命令时,要选择右边的在面上绘制,坡道左右两边的点尽量保持一致,每一边绘制完成之后退出样条曲线命令,然后重新绘制其他边。

       3、将绘制的轮廓往下创建一个,保证轮廓完全低于坡道底部。

       4、选择上下两个轮廓,生成实体形状,如图所示。

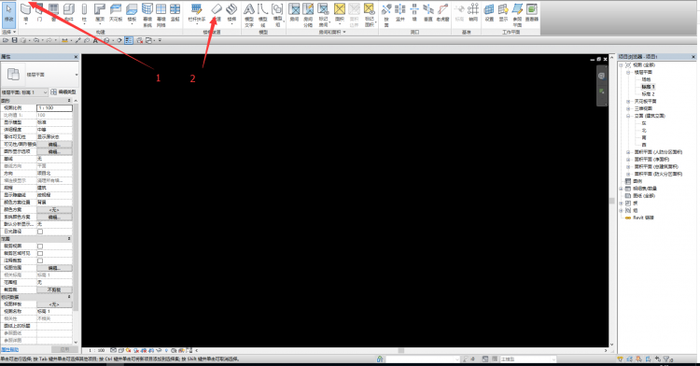

       5、然后在平面里绘制一个参照平面,用来跳转到立面。绘制一个轮廓,创建空心形状,用来剪切之前创建好的体量,如图所示。

       6、拖动创建空心体量的一个面,确保能够完全剪切坡道底部的体量,点击完成体量,如图所示。

       7、然后选择体量和场地选项卡下面的墙命令,拾取坡道左右两边的体量,如图所示。

       注意:拾取两边体量的时候,墙体可能会生成到坡道内,只需修改墙的定位线即可,这样弧形坡道的贴面就完成了

       意义:通过学习上述文章,可以了解到利用体量来创建异形构造的模型,大家灵活运用,可以给建模带来很多便利。
